Erfahrungsbericht platinenbelichter.de
Wie bereits berichtet hatte ich einige Platinen bei platinenbelichter.de zum Fertigen gegeben. Bei der ersten Lieferung waren die Platinen leider nicht gebohrt worden. Nachdem ich dies bemängelte bekam ich prompt einen neuen Satz geschickt. Die Emails von Heinz (dem Platinenbelichter) sind stets freundlich und man bekommt wirklich sehr schnell eine Antwort auf Fragen. Ich habe für 5 Platinen die auf Rohmaterial von 100x80mm gepasst haben inklusive Schneiden, Verzinnen, Bohren und Versand nur knapp 10 € bezahlt. Das ist wirklich ein super Preis.
Am Wochenende habe ich dann auch den Großteil der Platinen bestückt und konnte feststellen, dass die Qualität über jeden Zweifel erhaben ist. Klar, Stoplack wäre nützlich gewesen, aber dank der Verzinnung lassen sich die Platinen auch so super löten. Die Strukturen auf der Platine sind sehr fein und exakt und ich gehe davon aus, dass auch noch kleinere SMD Teile verwendet werden können (bei dieser Bestellung war nichts kleiner als 0603 und SSOP).

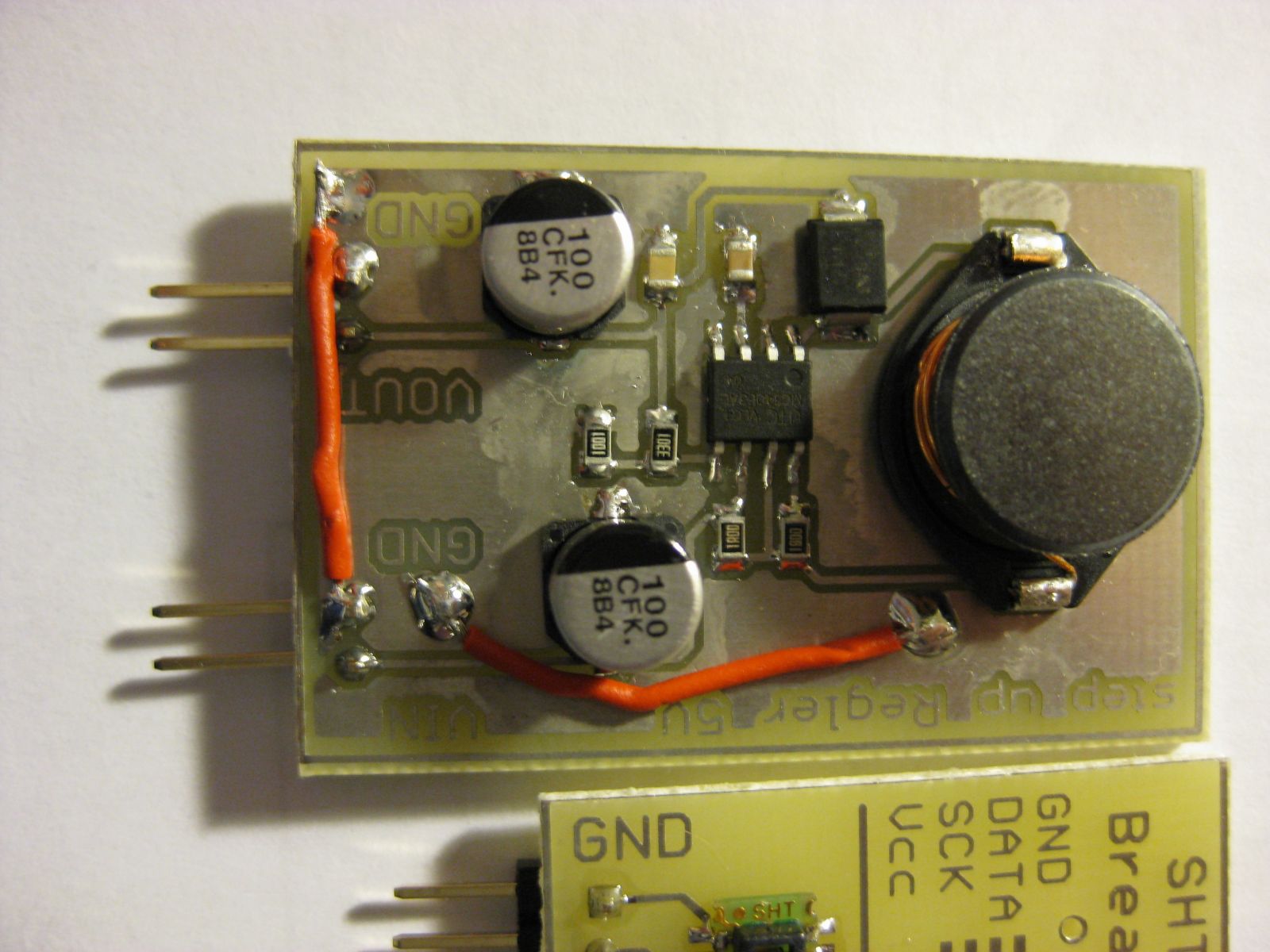

Ich hatte leider noch Fehler im Layout der Schaltregler (unterbrochene Ground-Fläche), daher die zwei Kabel auf den Platinen.
Fazit: Für kleinere Projekte die keine professionellen Platinen benötigen ist platinenbelichter.de perfekt. Die Lieferzeiten sind gut (ca. 7 Tage) und die Qualität der Platinen ist für den Preis sehr gut. Vias gibts leider keine, die müsste man dann schon selber machen. Vor allem für Prototypen die auf einseitige Platinen passen werde ich jetzt öfter auf den Service zurückgreifen.
Sobald ich einen passenden Draht zum Löten von Vias gefunden habe werde ich auch die doppelseitigen Platinen mal testen und dann hier berichten.

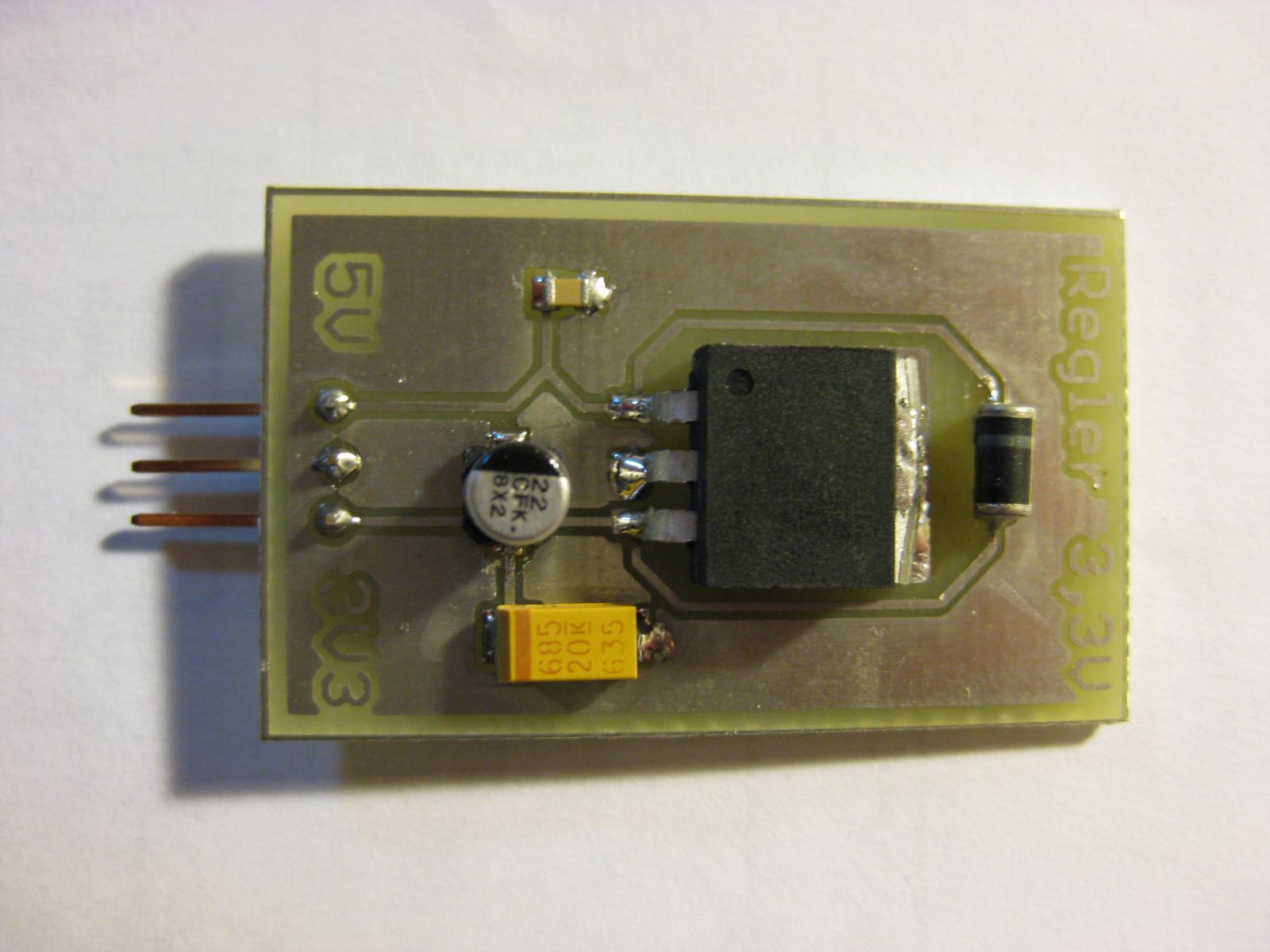

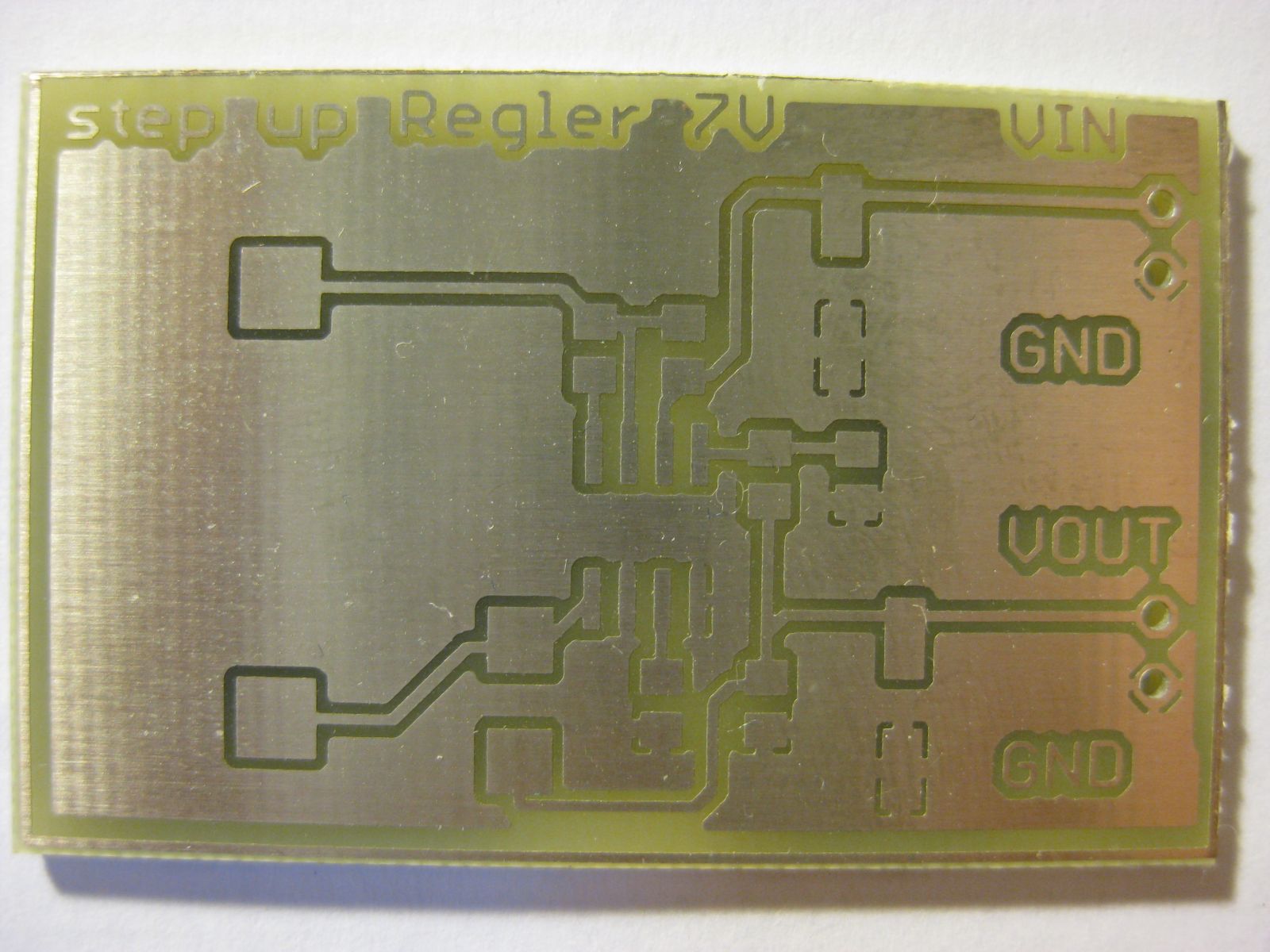

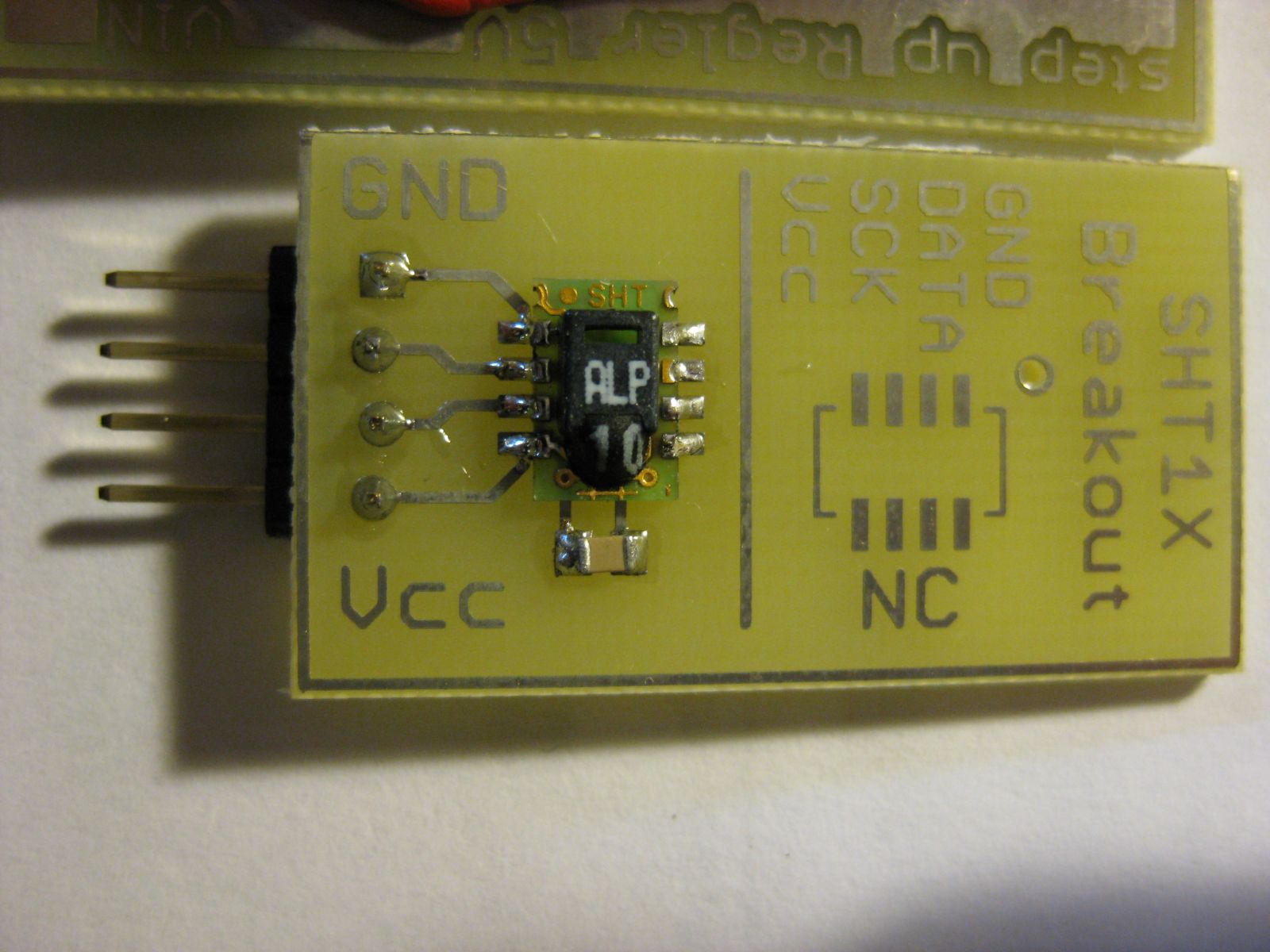

Bilder von den Platinen
