EeePC Tastatur reparieren
Vor kurzem war mir beim reinigen meines EeePC 700 Flüssigkeit in die Tastatur geraten. Das führte letztlich dazu, dass die meisten Tasten nicht mehr funktionierten.
Da ich keine neue Tastatur kaufen wollte (es gibt auch gar keine deutsche Version als Ersatzteil) habe ich die kaputte zerlegt und gereinigt. Jetzt funktioniert sie wieder einwandfrei.
Falls jemand ein ähnliches Problem hat, so habe ich es gemacht:

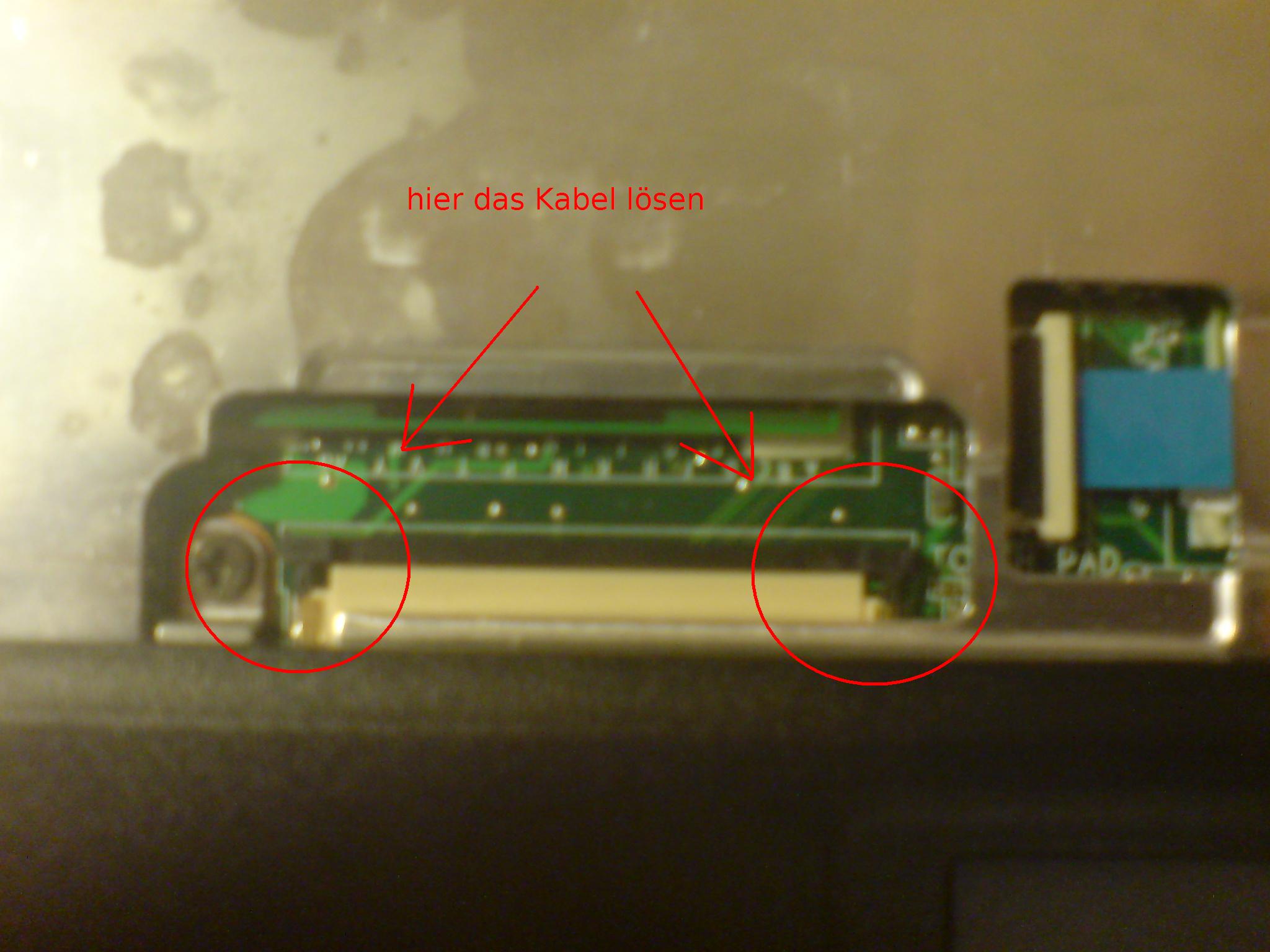

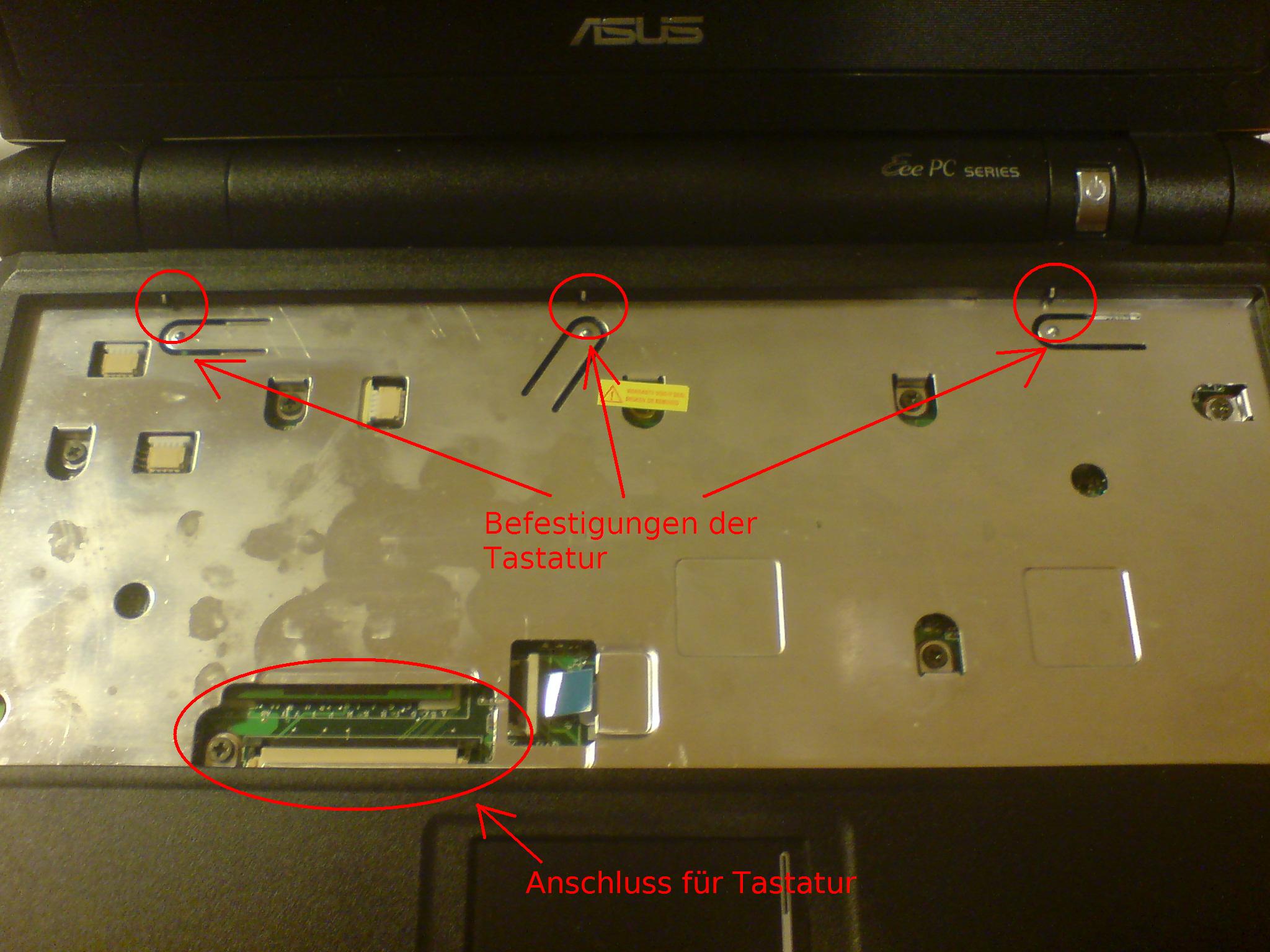

Schritt 1: Zunächst muss die Tastatur ausgebaut werden. Dazu müssen die 3 Haltepunkte oberhalb der Tastatur gelöst werden. Danach kann die Tastatur nach vorne weggeklappt werden. Sie ist jetzt noch mit einem Flex-Kabel mit dem Mainboard verbunden. Dieses muss noch gelöst werden. Dazu müssen am Stecker zwei Plastiknasen Richtung Bildschirm geschoben werden. Danach kann die Tastatur entnommen werden.

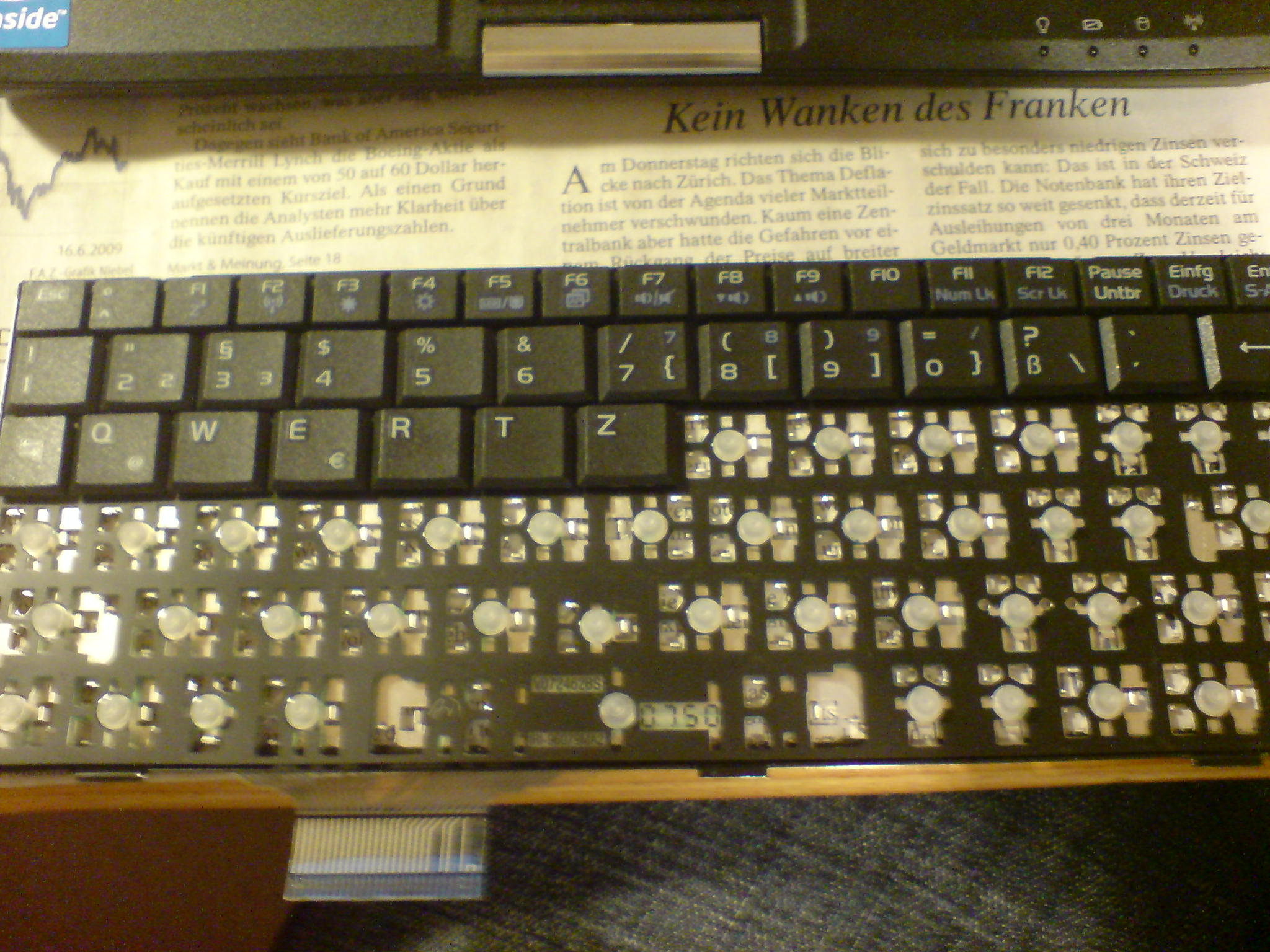

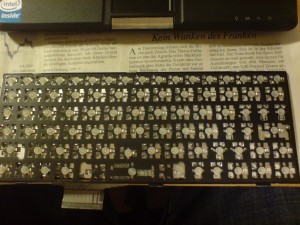

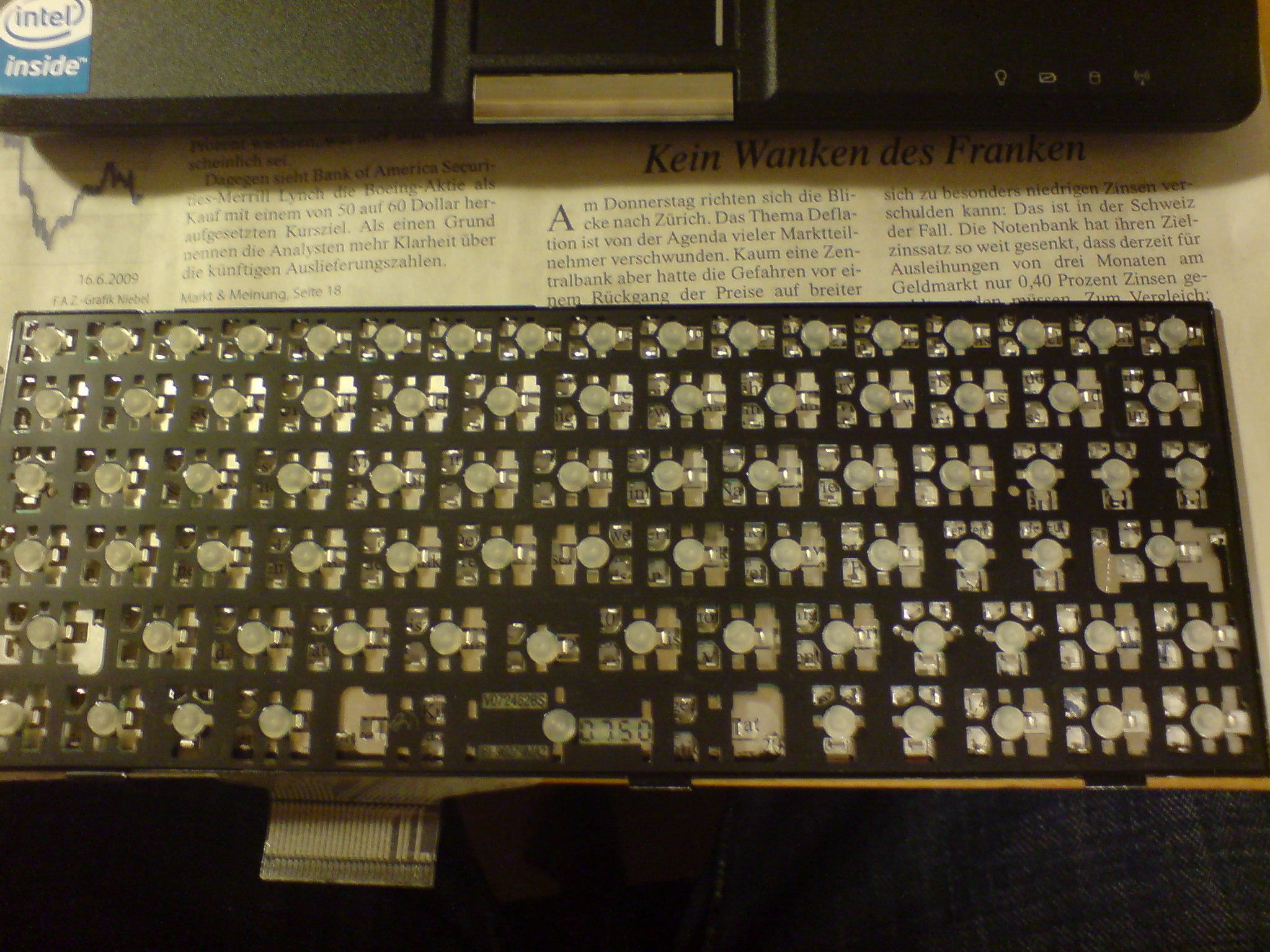

Schritt 2: Ist die Tastatur ausgebaut, fängt die eigentliche Arbeit an. Die Tasten müssen einzeln entfernt werden. Das geht am besten mit einem kleinen Schraubenzieher und von der Unterseite der Tastatur. Dort ist jede Taste (bis auf Leertaste, Enter und Right-Shift) mit zwei Clips festgemacht. Diese müssen gelöst werden damit sich die Taste abnehmen lässt. Bei Leertaste, Enter und Right-Shift ist es etwas fummelig, da diese Tasten noch mit einem Metall-Bügel befestigt sind. Sobald alle Tasten entfernt worden sind, kann die schwarze Folie mit den Gummi-Noppen entfernt werden. Jetzt sind die eigentlichen Kontakte sichtbar: eine billige Folie mit je zwei Kohlekontakten. Diese sind sehr schmutzempfindlich und müssen von allem Dreck sorgfältig gereinigt werden.

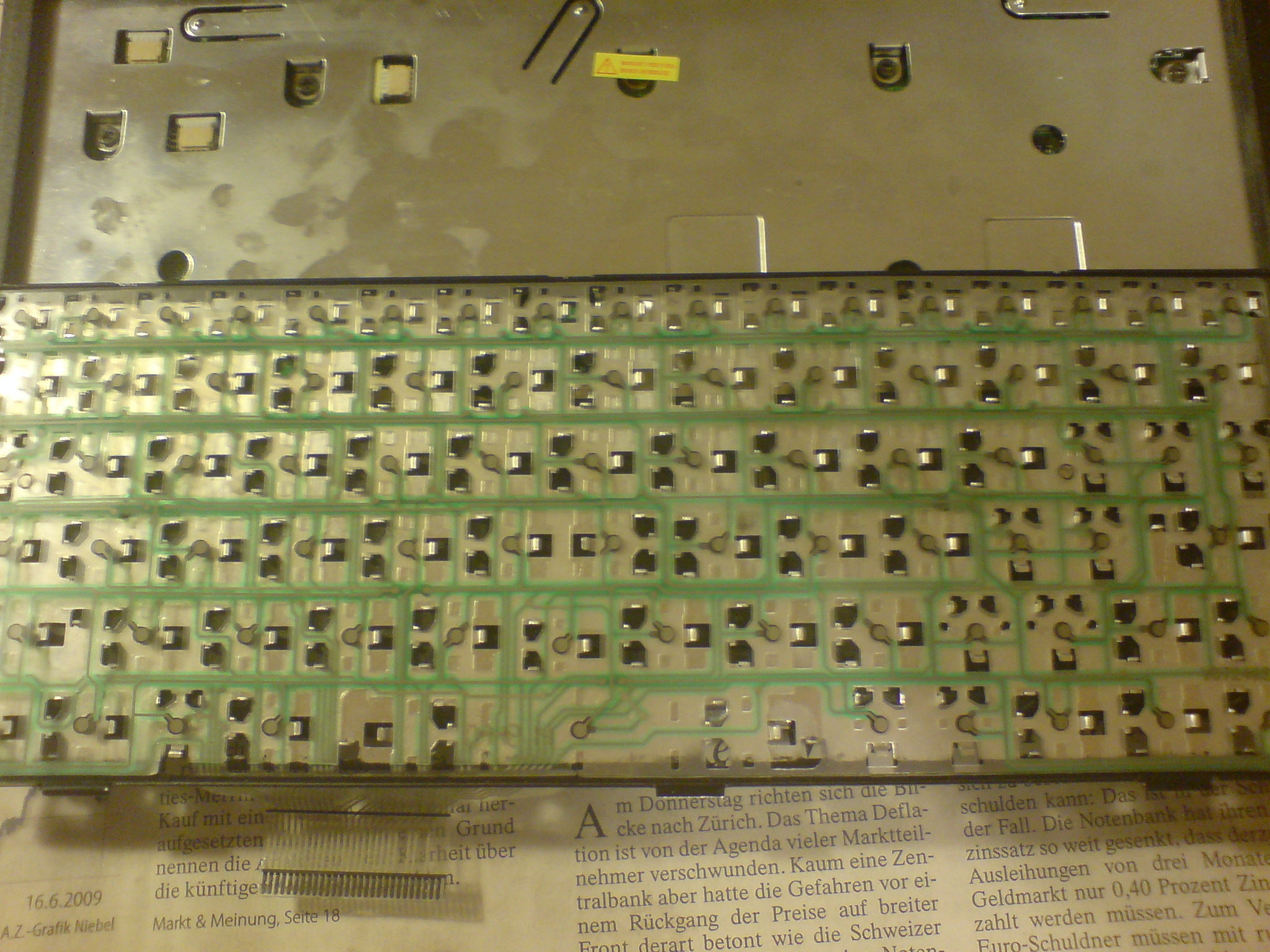

Schritt 3: Die Kontaktfolie muss noch von der Basisplatte gelöst werden. Sie ist allerdings an zwei Punkten verschweißt. Um an die Kontakte zu kommen müssen diese zwei Punkte vorsichtig mit einem Messer aufgeschnitten werden. Ich habe sie nachher nicht mehr zusammengeklebt, die Tastatur funktioniert trotzdem.

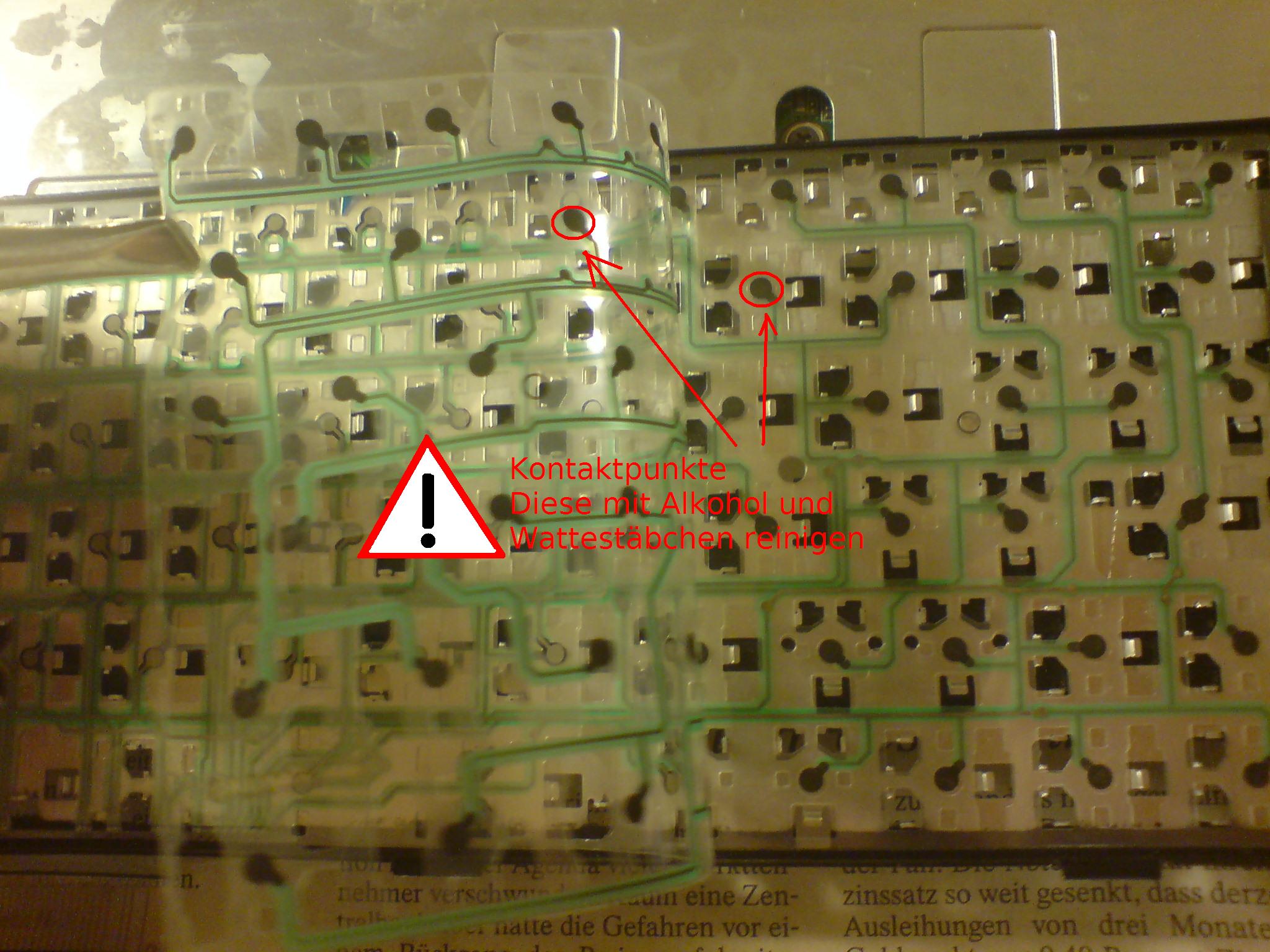

Jetzt geht es an die Reinigung. Ich habe dafür 100%igen Isopropyl-Alkohol aus der Apotheke verwendet. Davon kosten 100ml keine 1,50 €. Ich habe jeden Kontakt einzeln mit einem Wattestäbchen gereinigt. Dabei muss man aufpassen, das man die einmal gereinigten Kontakte nicht mehr berührt, sonst war die Arbeit umsonst. Eine saugfähige Unterlage (bei mir Zeitung) und Taschentücher sind ebenfalls hilfreich.
Die Kontakte am Flex-Kabel sollten ebenfalls gereinigt werden.

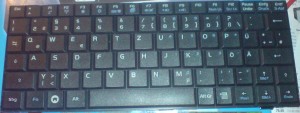

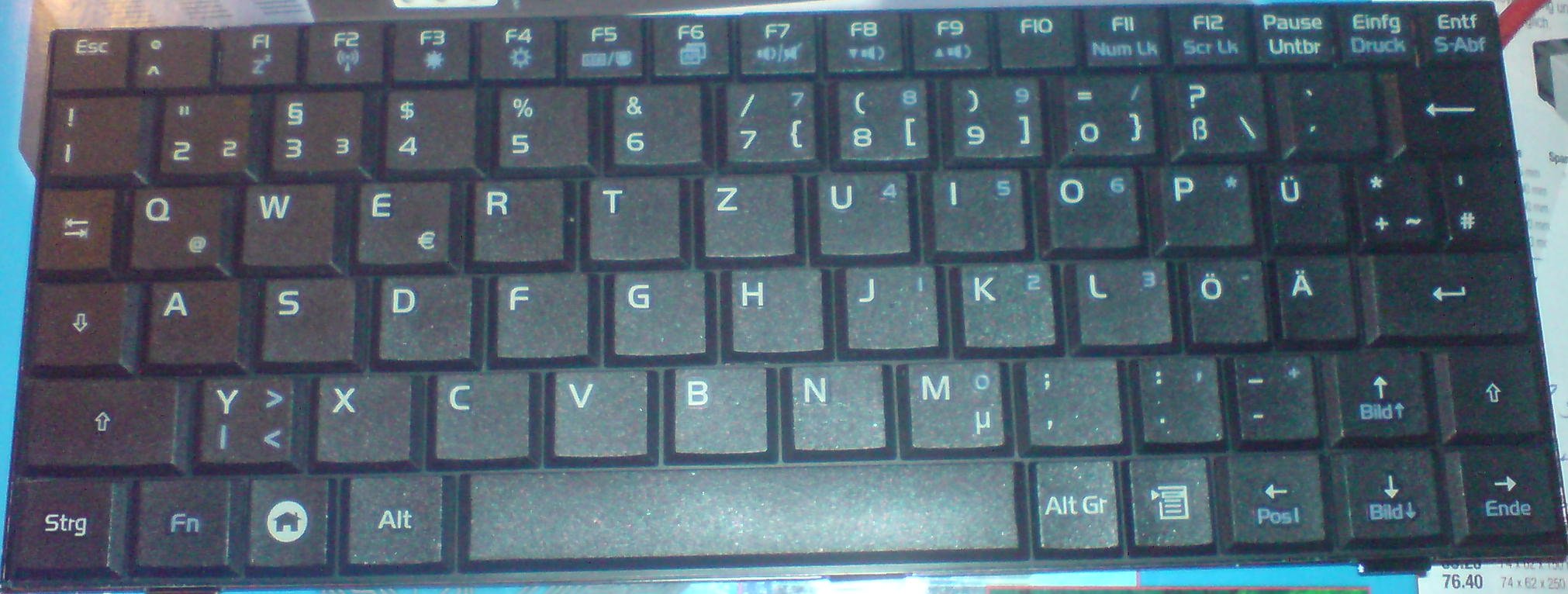

Schritt 4: Nachdem die Folie komplett gereinigt wurde (die transparente Zwischenfolie nicht vergessen), kann die Tastatur wieder zusammengebaut werden. Dazu erst die Kontaktfolie wieder auf die Basisplatte kleben - dabei muss man sorgfältig sein, sonst passt sie nicht richtig. Danach kann die schwarze Folie mit den Gummi-Noppen darauf gelegt werden. Nun fehlen nur noch die Tasten. Beim Einsetzen sollte man vorsichtig umgehen, damit man die Halterungen in der dünnen Basisplatte nicht verbiegt. Bei den Tasten mit den Metallbügeln ist es hilfreich diesen und die weißen Scharniere von der Taste zu entfernen, einzusetzen und dann die Taste drauf zusetzen. Hier dann auch noch ein Bild von der Originalbelegung. Hilft enorm beim Zusammenbau.

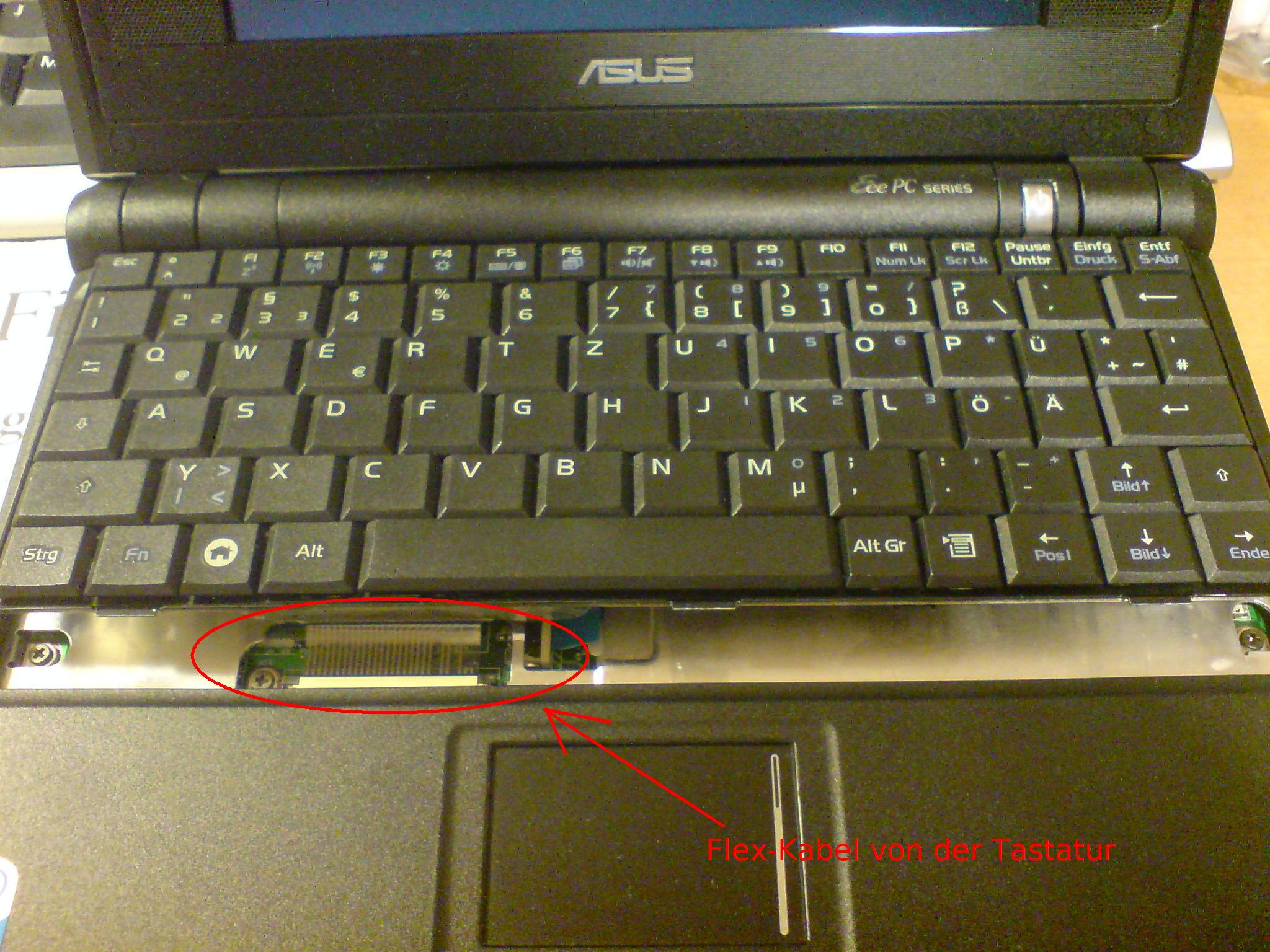

Schritt 5: Jetzt muss die Tastatur nur noch wieder angeschlossen und eingebaut werden. Dazu muss das Flex-Kabel in den Stecker auf dem Mainboard geführt werden und die Platiknasen wieder zurückgeschoben werden. Ist das Kabel fest kann die Tastatur unten eingesetzt und dann oben eingerastet werden.
Anmerkung: Ich übernehme natürlich keinerlei Garantie. Bei mir hat diese Methode wunderbar funktioniert, aber das muss ja nicht immer so sein. Ich rate allerdings davon ab, irgendwas anderes als reinen Alkohol zum Reinigen zu verwenden: es besteht die Gefahr, dass sich bei anderen Lösungsmitteln die Kontaktpunkte selbst auflösen oder Rückstände zurückbleiben.
